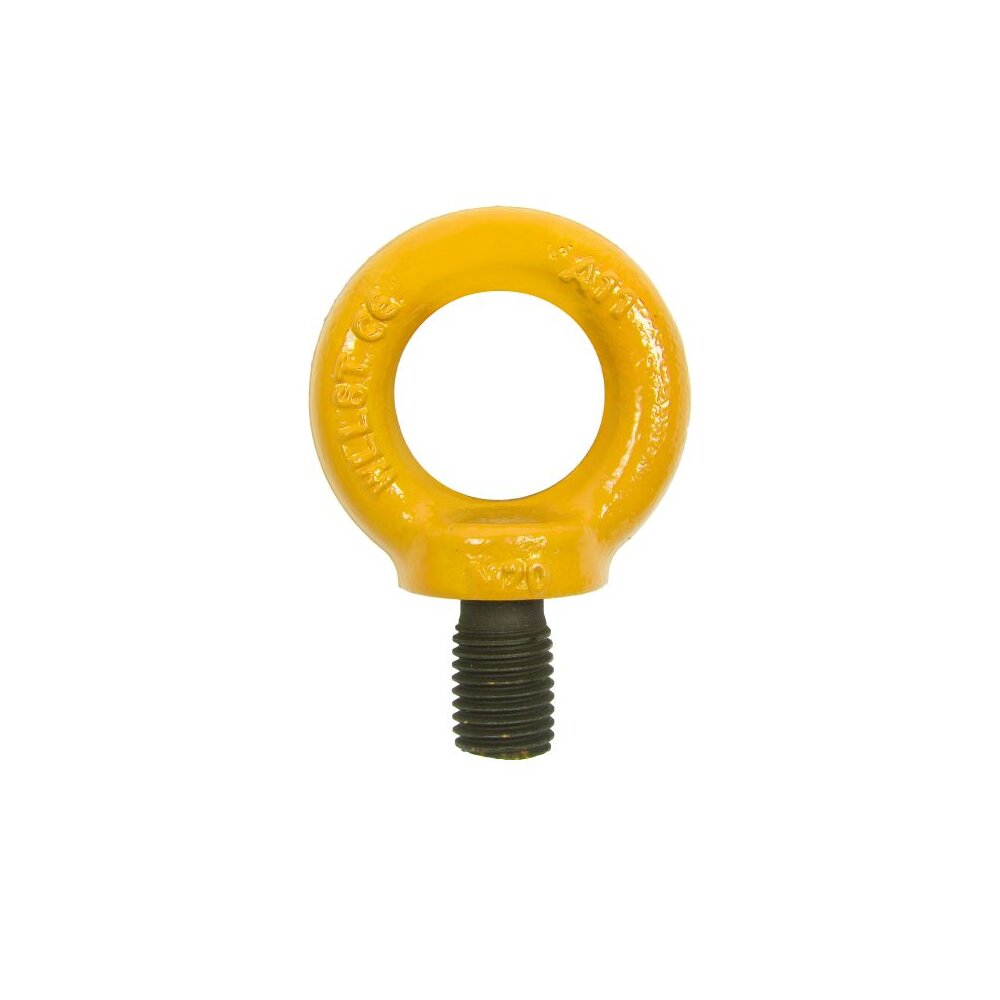

Ринг болт, клас 8

Предназначен за повдигане във всички посоки.

Товароподемността при вертикално повдигане е отбелязане върху болта.

Товароподемността при странично повдигане е 25% от товароподемността  при вертикално повдигане.

Дълбочината на резбовият отвор трябва да е минимум:

  • 1 x d за стомана
  • 1,2

покажи повече

Product number:

Предназначен за повдигане във всички посоки.

Товароподемността при вертикално повдигане е отбелязане върху болта.

Товароподемността при странично повдигане е 25% от товароподемността  при вертикално повдигане.

Дълбочината на резбовият отвор трябва да е минимум:

  • 1 x d за стомана
  • 1,25 x d за чугун
  • 2 x d за алуминиеви сплави
  • 2,5 x d за алуминиеви магнезиеви сплави

d - диаметърът на ухото на болта.

  • Материал: Стомана
  • Маркировка: Съгласно релевантният стандарт, CE - маркировка
  • Работна температура: -40 - (+)200°
  • Покритие: Покритие - боя, жълта
  • Стандарт: EN 1677-1
  • Коефицент на безопасност: 4:1

Размер Товароподемност (тон) Натиск на затягане
          0 - 45° 45-60° 0 - 45° 45-60° Nm
M6 0,4 0,15 0,8 0,3 0,21 0,15 0,32 0,23 3,5
M8 1 0,4 2 0,8 0,56 0,4 0,84 0,6 8
M10 1 0,4 2 0,8 0,56 0,4 0,84 0,6 16
M12 2 0,75 4 1,5 1,05 0,75 1,58 1,13 28
M14 4 1,5 8 3 2,1 1,5 3,15 2,25 70
M16 4 1,5 8 3 2,1 1,5 3,15 2,25 70
M20 6 2,3 12 4,6 3,22 2,3 4,83 3,45 135
M24 8 3,2 16 6,4 4,48 3,2 6,72 4,8 230
M30 12 4,5 24 9 6,3 4,5 9,45 6,75 465
M36 16 7 32 14 9,8 7 14,7 10,5 814
M42 24 9 48 18 12,6 9 18,9 13,5 1304
M48 32 12 64 24 16,8 12 25,2 18 1981
